小形カムスイッチ(FH形)

小形カムスイッチ(FH形)


特長

配線作業の効率化

FH 形 小形カムスイッチ

バック端子機構を採用し、操作本体部と配線端子部の脱着が可能です。
(配線端子部のみでの配線ができるため、作業が容易になりました。)

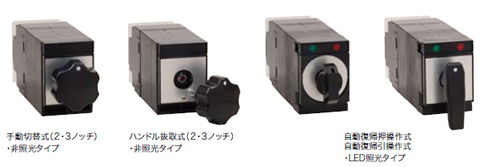

4機種のラインナップ

① 手動切替式(2・3ノッチ)
② ハンドル抜取式(2・3ノッチ)
③ 自動復帰押操作式
④ 自動復帰引操作式
の4機種をラインナップしております。

FH 形 小形カムスイッチ

小型化・省スペース化対応

最小取付ピッチは横42mm、縦65mmで実装配線が可能です。小型化される制御盤への対応が可能です。

最大接続電線2mm2

電線サイズ2mm2までの接続が可能です。
(ねじサイズ M3.5)

端子カバー標準装着

端子カバーは標準で装着しており、充電部に触れにくい構造となっております。
(ハンドルカバーは別売となります。)

2種類の接点機構

接点機構はシングル(標準)接点とダブルブリッジ(高信頼性)接点の2種類のバリエーションがあります。用途に応じて接点をお選びいただけます。

回路表示をひと目で確認

FH 形 小形カムスイッチ

金属銘板、銘板台(フランジ)は丸形と角形を用意しております。回路状態を直接表示できます。

↑ページTOPへ

準拠規格
NECA C 4520(2002) 制御用カムスイッチ通則
NECA C 4522(2002) 制御用カムスイッチ
中部電力株式会社 配電盤一般仕様の手引(平成18年8月1日改定)

項目 FH
定格絶縁電圧 250V
定格通電電流(スイッチ部) 15A
LED部定格使用電圧 DC100/110V(-20%~+30%)
LED部回路電流 赤:3mA以下 緑:5mA以下(ともにDC110V時、1灯当り)
最大接続電線 2mm2
端子ねじサイズ M3.5×8
絶縁抵抗 10MΩ以上(DC500Vメガにて)
耐電圧 電気回路一括対地間:AC2,000V 1分間
電気回路相互間:AC2,000V 1分間
接点極間:AC2,000V 1分間
雷インパルス耐電圧 電気回路一括対地間: ±4.5kV (1.2/50μs)3回
電気回路相互間: ±3kV(1.2/50μs)3回
接点極間: ±3kV(1.2/50μs)3回
接触抵抗 50mΩ以下(初期値)
遮断容量 1A(AC220V、Pf=0.3~0.4)
1A(DC110V、L/R=40ms) ※2 接点直列使用は5A
閉路容量 10A(AC220V、Pf=0.3~0.4)
1.4A(DC110V、L/R=40ms) ※2 接点直列使用は7A
最小適用負荷 AC5V 500mA、 DC5V 100mA
電気的寿命 シングル接点:10万回以上 ダブルブリッジ接点:5万回以上
機械的寿命 シングル接点:10万回以上 ダブルブリッジ接点:5万回以上
耐衝撃 500m/s2 6軸方向各3回
耐振動 振動数:16.7Hz 片振幅:1.5mm 加振時間:3軸方向各1時間
使用温度範囲 -10~55℃(結露・氷結しないこと)
保存温度範囲 -20~60℃(結露・氷結しないこと)
相対湿度 20~80%
標高 2,000m以下
