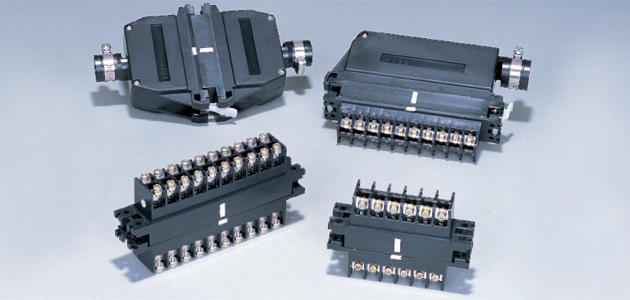

角形コネクタ(KC形)

角形コネクタ(KC形)

※当社のオンライン通販サイト(WEB-EDI)に 「新規会員登録(無料)」していただきますと、
商品ページから24時間いつでも在庫状況をご確認いただけます。(即商品購入も可能)

特長

信頼性の高いコンタクト(接触子)です。

フォーク形状のコンタクトは接触部にクリーニングの溝を持ち、接触部に付着したゴミなどは排出されて常に良好な接触が得られ ます。接触部はフォーク形状で一本あたり2点の接触部を持ち、1コンタクトで6点の接触ポイントを持つ構造のため高い信頼性を有しています。

安全です。

充電部はすべて、堅ろうなエンジニアリングプラスチック製のハウジング内に収納されています。
また、端子側には把手を兼ねた美しいカバーで遮へいされています。

完全な誤挿入防止構造

ハウジング部は一定方向の挿入方式になっています。また、コンタクトはハウジングにしっかりと保護された構造となっているため種々の方向に挿入動作を行っても、異回路混触や、コンタクトへの悪影響はありません。

大きな電流容量

全回路常時通電で20A、1/2回路使用では25Aの通電容量を持っております。

ワンタッチロックです。

ハウジング部の抜き止め防止機構は、扱いやすいワンタッチロック方式(KCフック)です。

↑ページTOPへ

工場とお客様ダイレクトに結ぶインターネット販売 WEB-EDI

  定格絶縁電圧 定格通電電流 接続可能電線 耐電圧 雷インパルス 短時間電流 接触抵抗 耐衝撃性 使用周囲温度 保存温度 相対湿度 使用状態(標高)
KC-12 600V 20A(1/2回路通電時25A) 2mm2~5.5mm2 (充電部一括対取付パネル間)AC2,500V/1分間
(充電部相互間)AC2,500V/1分間
(充電部一括対取付パネル間)±7kV/各極3回(1.2/50μs) (充電部相互間)±4.5kV/各極3回(1.2/50μs) 200A 2秒 両端間 10mΩ以下(初期値) 30G以上/各軸方向 -20~50℃ -40~85℃ 85%以下 2,000m以下
KC-20 600V 20A(1/2回路通電時25A) 2mm2~5.5mm2(但し18本まで) (充電部一括対取付パネル間)AC2,500V/1分間
(充電部相互間)AC2,500V/1分間
(充電部一括対取付パネル間)±7kV/各極3回(1.2/50μs) (充電部相互間)±4.5kV/各極3回(1.2/50μs) 200A 2秒 両端間 10mΩ以下(初期値) 30G以上/各軸方向 -20~50℃ -40~85℃ 85%以下 2,000m以下

↑ページTOPへ

名称 種類 種別 容量 更新日 ダウンロード
角形コネクタ(KC形)【総合】 カタログ PDF 9775.3KB - ダウンロード
