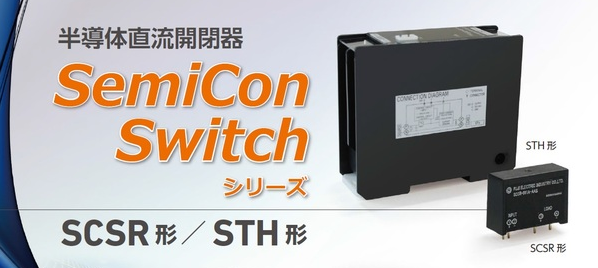

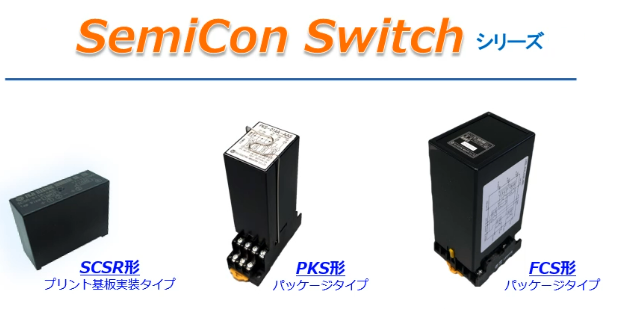

半導体直流開閉器(SCSR形・PKS形・FCS形/STH形)
※当社のオンライン通販サイト(WEB-EDI)に
「新規会員登録(無料)」していただきますと、
商品ページから24時間いつでも在庫状況をご確認いただけます。(即商品購入も可能)
再生時間: 4:13
特長
直流開閉
半導体素子による確実な開閉が可能です。半導体リレー(ソリッドステートリレー)として、簡単にご使用いただけます。
<遮断容量>SCSR形…DC143V、3A
STH形…DC600V、10A
高速応答性
動作・復帰時間はメカニカルリレーと比べて格段に高速です。抵抗負荷はもちろん、保護素子を併用することでDCソレノイドなどの誘導負荷の高速開閉にもご使用いただけます。
長寿命
アークによる接点摩耗が発生しないため、開閉耐久性が高いです。高頻度に開閉するブレーキ回路などで交換作業を削減できます。
遠隔操作
制御指令はPLC信号等で制御可能なDC24Vのため、遠隔地からの操作が容易です。
静音
主回路開閉部に半導体素子を採用しているため、動作音がなく、夜間稼働や騒音制限のある場所での使用に最適です。
高信頼性
接点の酸化や異物混入などの接触不良が発生しない無接点方式の採用により、高い信頼性を確保します。
過電流保護
接続負荷や電源の異常等により、定格の電流を超えた場合、自動的に主回路を停止し、機器の破損を防止します。(STH形のみ)
電力規格(B-402)
電力用リレーとして、耐ノイズ性能、電圧変動、絶縁性能などの信頼性に優れています。
準拠規格:IEC 60947-3(1999) ※JIS C 8201-3相当
項目 | 主回路 | 制御回路 |
商用周波耐電圧 (電気回路一括対地間) |
動作時間 | 復帰時間 | ON抵抗 | 遮断容量 | 過電流保護 |
端子仕様 (接続方式) |
外形寸法(L×W×H) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
最大負荷電圧 | 最大許容負荷電流 | 回路時漏れ電流 | 定格電圧 | 定格電流 | 電圧変動範囲 | 動作電圧 | 復帰電圧 | |||||||||
SCSR形 | DC143V | DC20A(0.5s以下) | DC10μA以下 | DC24V | DC20mA | ±10% | 19.2V以下 | 2.4V以上 | AC2,200V/1min以上 | 3ms以下 | 3ms以下 | 60mΩ以下 |
DC143V/3A(L/R≦5ms) DC143V/0.5A(L/R=100ms) |
機能なし | プリント基板端子 | 32mm×12mm×23mm |
STH形 | DC600V | DC10A | DC60mA | 20V以下 | 5V以上 | 10ms以下 | 1ms以下 | 50mΩ以下 | DC600V/10A(L/R=40ms) | 12.5A |
ねじ端子 (M5サイズ) |
95mm×30mm×83.5mm |
ソレノイドコイルの開閉制御
ソレノイドコイルや電磁バルブの開閉制御にSCSR形をご使用いただけます。特に高速動作や多頻度開閉の用途に効果的です。メカニカルリレーから置き換えることで、長寿命化を図ることができます。
保護部品を内蔵しているため、小容量の誘導負荷であれば保護部品を追加することなく、ご使用いただけます。対応可能な負荷の詳細については、お問い合わせください。
名称 | 種類 | 種別 | 容量 | 更新日 | ダウンロード |
---|---|---|---|---|---|
半導体直流開閉器(SCSR形)【総合】 | カタログ | 1516.5KB | - | ダウンロード | |
半導体直流開閉器(SCSR形、STH形)【個別】 | カタログ | 2199.1KB | - | ダウンロード | |
SemiConSwitch(安全上のご注意)【参考】 | カタログ | 545.2KB | - | ダウンロード | |
半導体直流開閉器(FCS形)【総合】 | カタログ | 1173.1KB | - | ダウンロード | |
半導体直流開閉器(PKS形)【総合】 | カタログ | 1489.3KB | - | ダウンロード | |
半導体直流開閉器(PKS形)【リーフレット】 | カタログ | 2891.3KB | - | ダウンロード | |
半導体直流開閉器(STH形)【総合】 | カタログ | 1269.5KB | - | ダウンロード |
