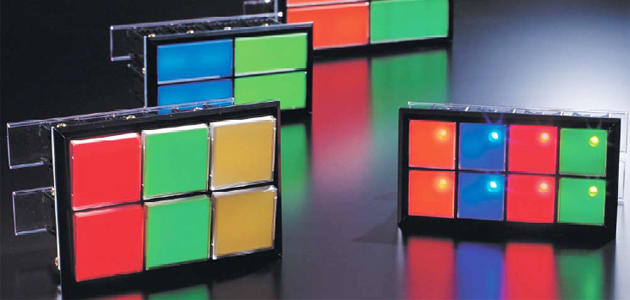

集合表示灯 XL形

集合表示灯 XL形


特長

  1. 4元素LED(Aℓ InGaP-LED)を採用し高輝度化を実現しました。(当社輝度比 最大で4倍にアップ)
    (B:青、G:緑、W:乳白は対象外です。)
  2. パネルバック寸法を短縮したショートボディ。小型化のご要望にお応えします。
  3. 点灯電圧制限回路を標準装備。誘導電圧等による誤点灯を防ぎます。
  4. 省エネ設計で、消費電力を従来より約30%低減。
    ※定格通電電流(AC110Vの場合)
    XL形...約11mA
    DL形...約18mA
  5. 砲弾形LEDによるワンポイント照光を搭載し、屋外でも認識が容易なXL3010、4010シリーズもご用意しました。ワンポイント照光は各色の発光となります。
  6. フロントアクセス方式を採用し電源電圧の変更が容易になりました。また、新たに単品販売方式も実施し短納期にも対応します。
  7. 記名文字がワンタッチで挿入できる新レンズ構造を採用。レーザープリンタ専用フィルムもご用意し、さらに使いやすくなりました。
    ※フィルムは別売となります。
  8. 配線ねじの充電部には端子保護カバーを標準付属し安全性を高めています。また、端子保護カバーには連続型を採用しており落下、紛失の心配なく取り付け、取り外しが可能です。
    ※XL2000形は1窓ごとに取付ける端子保護カバーとなります。
  9. チップ部品等を採用し、高性能、高信頼、低価格を実現。従来のDL形に比べ、 XL3000は約30%、XL4000は約20%のプライスダウンです。
    ※標準価格による
  10. AC、DC電源の区別なくご使用いただける共用電源タイプです。
    ※220タイプはAC専用となります。

↑ページTOPへ

準拠規格
XL2000              : JIS C 8201-5-1(1999)
XL3000,XL4000,XL3010,XL4010 : NECA C 8151-2002

  定格絶縁電圧 定格電圧(電源電圧) 定格電流(1灯あたり) 電圧変動範囲 使用周囲温度 保存温度 相対湿度 標高 取付けパネル寸法 絶縁抵抗 商用周波耐電圧 雷インパルス耐電圧 端子強度 点滅状態の識別 保護性 耐振動性 耐衝撃性 質量(1灯あたり) その他
XL2000
(24×24)
250V AC・DC
24V,48V,100/110V,125V
8mA ±15%以内 -20℃~40℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約30g 点灯電圧制限機能付き(誤点灯防止)
XL3000
(30×30)
250V AC・DC24V, 48V, 100/110V, 125V, AC200/220V 約11mA,
22mA(24Vのみ)
±15%以内 -20℃~40℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約50g 点灯電圧制限機能付き(誤点灯防止)
XL4000(4001)
(40×40)
250V AC・DC24V, 48V, 100/110V, 125V, AC200/220V 約11mA,
22mA(24Vのみ)
±15%以内 -20℃~40℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約50g 4001傾斜窓・点灯電圧制限機能付き(誤点灯防止)
XL3600
(30×60)
250V

AC・DC24V, 48V, 100/110V, 125V, AC200/220V

約22mA,
44mA(24Vのみ)
±15%以内 -20℃~40℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約100g 点灯電圧制限機能付き(誤点灯防止)
XL4800
(40×80)
250V AC・DC24V, 48V, 100/110V, 125V, AC200/220V 約22mA,
44mA(24Vのみ)
±15%以内 -20℃~40℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約100g 点灯電圧制限機能付き(誤点灯防止)
XL3010
(30×30)
250V AC・DC24V, 48V, 100/110V, 125V, AC200/220V 約9mA,
18mA(24Vのみ)
±15%以内 -20℃~50℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約50g ワンポイント照光付き・点灯電圧制限機能付き(誤点灯防止)
XL4010
(40×40)
250V AC・DC24V, 48V, 100/110V, 125V, AC200/220V 約9mA,
18mA(24Vのみ)
±15%以内 -20℃~50℃ -25℃~65℃ 45%~85% 2,000m以下 厚さ1~6mm 1,000MΩ以上
(充電部一括対取付パネル間)
AC2,000V 1分間
(充電部一括対取付パネル間)
±7kV 各極3回(1.2/50μs)
(充電部一括対取付パネル間)
引張:50N(1min.)2方向、
締付:0.8N・m(10~15sec)
取付面照度1,000lx、
視認距離10m
IP40
(照光部の保護構造)
10~55Hz、複振幅:1.5mm
3軸方向各1時間
500m/s2
6方向各3回
約60g ワンポイント照光付き・点灯電圧制限機能付き(誤点灯防止)



↑ページTOPへ

Q【パイロットランプ・インジケータ(XL形)】XL形のワンポイント照光は、ポイントのみを点灯させることは可能ですか?また、記名板にも穴が空いているのでしょうか?
Aポイントのみの点灯は不可となります。
ワンポイント照光仕様は、一部に砲弾型LEDを用いており、屋外での視認性向上を考慮した仕様になりますので、ポイント色は面発光色と同じになります。また、記名板にはポイント発光用LEDの穴は空いております。
Q【パイロットランプ・インジケータ(XL形)】XL形で2色発光が可能なものはありますか?また、ワンポイント照光式でも可能ですか?
A2色発光仕様は、ラインナップしておりません。ワンポイント照光も単色のみとなります。
Q【パイロットランプ・インジケータ(LED表示灯全般)】LED式表示灯の寿命を教えて下さい。
A輝度が半減した時を寿命と考え、約10万時間程度になります。
Q【パイロットランプ・インジケータ(LED表示灯全般)】端子にX1、X2とありますが、極性はありますか?
AAC/DC共用の為、極性はございません。
端子の記号は、配線時の識別用となります。
