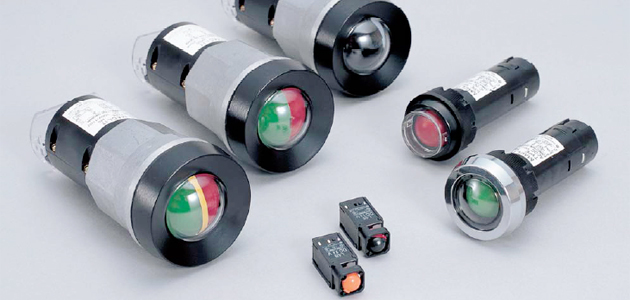

マクリット表示器(SS形、SQ形、MS形)
※在庫保有数につきましては、当社のオンライン通販サイト「WEB-EDI」(新規会員登録無料)の
各製品ページより最新情報をご確認頂けます。
特長
-
マクリット表示器は電磁反転作動方式による表示器で、表示部の回転動作により状態を表示いたします。
またSS/SQ形、MS形はLEDを内蔵しており、夜間の表示識別も可能です。 - SS形、MS形は無電圧状態の表示(中間表示)が可能で3つの状態を1窓で表示することができます。
- 耐候性にすぐれた材質を用いて、屋外用の設備にご使用いただけます。(SQ形、MS形)
- 低消費電力で動作が可能、省エネ、省スペース等の特長を持ち、メンテナンスもフリーです。
-
MS形には残留表示機能があり、表示電源が喪失した場合に、喪失直前の表示色が一部表示部に残ります。
そのため、どの状態で電源が喪失したか一目でわかります(MSD表示器以外)。
定格絶縁電圧 | 定格通電電流 | 耐電圧 | 雷インパルス | 絶縁抵抗 | 耐衝撃性 | 寿命 | 使用場所 | 使用周囲温度 | 保護構造 | 質量 | |
---|---|---|---|---|---|---|---|---|---|---|---|
SS | 250V | 18mA | AC2,000V/1分間 | ±7kV/各極3回(1.2/50μs) | 10MΩ以上 | 50G以上 | 30万回以上 | 屋内 | -20℃~50℃ | 閉鎖型(IP40) | 約120g |
SQ | 250V | 18mA | AC2,500V/1分間 | ±7kV/各極3回(1.2/50μs) | 100MΩ以上 | 50G以上 | 30万回以上 | 屋内・屋外 | -20℃~50℃ |
防水型、防塵型 (IP65) |
約140g |
MS | 250V | 25mA | AC2,000V/1分間 | ±7kV/各極3回(1.2/50μs) | 100MΩ以上 | 50G以上 | 10万回以上 | 屋内・屋外 | -20℃~60℃ |
防水型、防塵型 (IP65) |
約250g |
名称 | 種類 | 種別 | 容量 | 更新日 | ダウンロード |
---|---|---|---|---|---|
マクリット表示器(SS形、SQ形、MS形)【総合】 | カタログ | 3498.6KB | - | ダウンロード |
