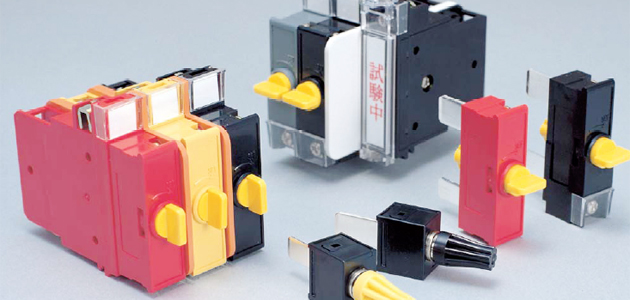

試験用端子（V形）
※当社のオンライン通販サイト(WEB-EDI)に
「新規会員登録(無料)」していただきますと、
商品ページから24時間いつでも在庫状況をご確認いただけます。（即商品購入も可能）
特長
-
試験用プラグやロックプラグの接続部はツインコンタクト構造で確実な接続ができます。
-
配線ねじはねじアップ方式を採用し、ねじの脱落防止と作業工数の低減を実現しました。またフィンガープロテクション形状で充電部を保護し、安全性の向上もはかっております。
-
用途に合せたカラーバリエーションを用意いたしました。また保護キャップや用途NPも充実し、ご要望に応じた組合せが可能です。
-
ワンタッチロックの構造で確実に固定できます。またロック操作および解除操作は押し回しのツーアクションで誤操作を防ぎます。
| VTT・VTL | ||
|---|---|---|
| 定格絶縁電圧 | 250V | |
| 定格通電電流 | 20A | |
| 最大接続電線 | 5.5mm2 | |
| ねじサイズ | Ｍ4×9(ねじアップ) | |
| 耐電圧 | 充電部一括対取付パネル間充電部相互間 | AC2,000V/1分間 |
| 雷インパルス | 充電部一括対取付パネル間充電部相互間 | ±7kV/各3回(1.2/50μs) |
| 絶縁抵抗 | 充電部一括対取付パネル間充電部相互間 | 絶縁抵抗(DC1,000V)1,000MΩ以上 |
| 過負荷耐量 | 800A/2秒(1分間隔2回) | |
| 接触抵抗値(初期) | 10mΩ以下 | |
| 耐久挿抜回数 | 3,000回以上 | |
| 使用周囲温度 | -20～50℃ | |
| 保存温度 | -40～85℃ | |
| 使用状態(標高) | 2,000m以下 | |
| 名称 | 種類 | 種別 | 容量 | 更新日 | ダウンロード |
|---|---|---|---|---|---|
| 試験用端子(V形)【総合】 | カタログ | 5871.9KB | - | ダウンロード |
